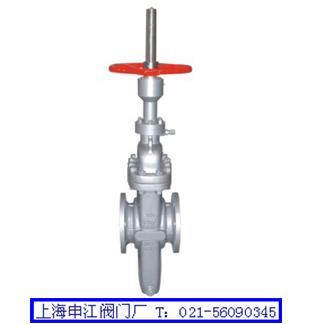

平板闸阀
◆ 产品型号： Z43H/X
【 产品用途 】

     Z43H/X型平板闸阀适用于石油、天然气、水、油品等管路上，用于截断或接通管路中的介质。

【 设计与制造标准 】
      ● 设计与制造：JB/T5298　API6D ● 法兰尺寸：JB/T79　ANSIB16.5　MSS SP44 ● 压力温度：ANSIB16.34 ● 结构长度：JB/T 5298　ANSIB16.10 ● 对焊连接尺寸：GB/T12224　ANSIB16.25 ● 检验与试验：JB/T9092　API6D
【 结构图 】
【 安装尺寸及重量 】 ( ANSI 600Lb GB 10.0Mpa )
DN
50
65
80
100
150
200
250
300
350
400
450
500
6000
L
292
330
356
432
559
660
787
838
889
991
1092
1194
1397
L1
292
330
356
432
559
660
787
838
889
991
1092
1194
1397
H
135
165
195
240
380
460
545
660
705
790
880
965
1285
H1
500
560
630
735
955
1150
1440
1545
1815
1965
-
-
-
H2
-
-
1130
1300
1470
1675
1890
2195
2540
2745
3040
3320
4080
H3
88
100
110
120
160
185
230
265
290
320
360
395
470
D0
300
350
350
400
500
600
650
700
800
1000
-
-
-
D1
-
-
250
250
300
300
350
350
350
400
500
600
650
【 安装尺寸及重量 】 ( ANSI 400Lb　GB 6.4Mpa )
DN
50
65
80
100
150
200
250
300
350
400
450
500
600
L
250
280
310
350
450
550
650
750
850
950
1050
1150
1350
L1
292
330
356
406
495
597
673
762
826
902
978
1054
1232
H
135
165
195
240
380
460
545
660
705
790
880
965
1285
H1
500
560
630
735
955
1150
1440
1545
1815
1965
2295
2450
-
H2
-
-
1130
1300
1470
1675
1890
2195
2540
2745
3040
3320
4080
H3
88
100
110
120
160
185
230
265
290
320
360
395
470
D0
250
300
300
350
350
400
500
600
650
700
800
1000
-
D1
-
-
250
250
300
300
350
350
350
400
500
600
650
【 安装尺寸及重量 】 ( ANSI 300Lb GB 4.0Mpa )
DN
50
65
80
100
150
200
250
300
350
400
450
500
600
L
216
241
283
305
403
419
457
502
762
838
914
991
1143
L1
216
241
283
305
403
419
457
502
762
838
914
991
1143
H
120
150
180
220
345
420
495
600
640
720
800
875
1170
H1
475
535
600
700
910
1095
1370
1470
1730
1870
2185
2335
2815
H2
-
-
1075
1240
1400
1595
1800
2090
2420
2615
2895
3160
3885
H3
80
90
100
110
145
170
210
240
265
290
325
360
425
D0
250
300
300
350
350
350
450
500
600
650
700
800
1000
D1
-
-
250
250
300
300
350
350
350
400
500
600
650
【 安装尺寸及重量 】 ( GB 2.5Mpa )
DN
50
65
80
100
150
200
250
300
350
400
450
500
600
L
178
190
203
229
267
292
330
356
381
406
432
457
508
L1
216
241
283
305
403
419
457
502
572
610
660
711
813
H
120
150
180
220
345
420
495
600
640
720
800
875
1170
H1
475
535
600
700
910
1095
1370
1470
1730
1870
2185
2335
2815
H2
-
-
1075
1240
1400
1595
1800
2090
2420
2615
2895
3160
3885
H3
80
90
100
110
145
170
210
240
265
290
325
360
425
D0
250
300
300
350
350
350
450
500
600
650
700
800
1000
D1
-
-
250
250
300
300
350
350
350
400
500
600
650
【 安装尺寸及重量 】 ( GB 1.6Mpa GB 2.0Mpa )
DN
50
65
80
100
150
200
250
300
350
400
450
500
600
L
178
190
203
229
267
292
330
356
381
406
432
457
508
L1
216
241
283
305
403
419
457
502
572
610
660
711
813
H
120
150
180
220
345
420
495
600
640
720
798
875
1170
H1
475
535
600
700
910
1095
1370
1470
1730
1870
2185
2335
2815
H2
80
90
100
110
145
170
210
240
265
290
325
360
425
H3
-
-
1075
1240
1400
1595
1800
2090
2420
2615
2895
3160
3885
D0
250
300
300
350
350
350
450
500
600
650
700
800
1000
D1
-
-
250
250
300
300
350
350
350
400
500
600
650
【 安装尺寸及重量 】 ( ANSI 150Lb )
NPS
2
21/2
3
4
6
8
10
12
14
16
18
20
24
L
178
190
203
229
267
292
330
356
381
406
432
457
508
L1
216
241
283
305
403
419
457
502
572
610
660
711
813
H
120
150
180
220
345
420
495
600
640
720
798
875
1170
H1
475
535
600
700
910
1095
1370
1470
1730
1870
2185
2335
2815
H2
80
90
100
110
145
170
210
240
265
290
325
360
425
H3
-
-
1075
1240
1400
1595
1800
2090
2420
2615
2895
3160
3885
D0
250
300
300
350
350
350
450
500
600
650
700
800
1000
D1
-
-
250
250
300
300
350
350
350
400
500
600
650
◆ 本页关键字：平板闸阀
【 订货须知 】

    ① 产品名称与型号②产品口径③ Z43H/X型是否带附件，以便正确选型。热线电话：021-56090345，若已由设计单位选定的Z43H/X型型号，请按型号直接向我厂销售部订购。感谢您访问Z43H/X闸阀专栏。
