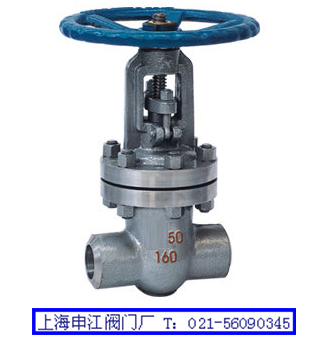

一、闸阀Z61H/Z11H-16/160C概述：本产品广泛应用于石油、化工、冶金、火力发电厂等行业中，可使用在水、蒸汽、油品等介质中，使用温度：0~350℃，使用压力：1.0~1.6Mpa。
二、闸阀Z61H/Z11H-16/160C相关技术参数：
|
型 号 |
公称压力 Mpa |
试验项目（Mpa） |
工作温度 ℃ |
适用 介质 | ||
|
强度（水） |
密封水 |
低压气密封 | ||||
|
Z61H/Z11H-16C |
1.6 |
2.4 |
1.76 |
0.6 |
≤350℃ |
水、油品、蒸汽等介质 |
|
Z61H/Z11H-25 |
2.5 |
3.75 |
2.8 |
0.6 |
≤350℃ | |
|
Z61H/Z11H-40 |
4.0 |
6.0 |
4.4 |
0.6 |
≤350℃ | |
|
Z61H/Z11H-64 |
6.4 |
9.6 |
70.6 |
0.6 |
≤350℃ | |
|
Z61H/Z11H-100 |
10.0 |
15.0 |
11.0 |
0.6 |
≤350℃ | |
|
Z61H/Z11H-160 |
16.0 |
24.0 |
17.6 |
0.6 |
≤350℃ | |
三、闸阀Z61H/Z11H-16/160C相关连接尺寸（单位：mm）：
|
型号 |
DN |
L |
S（Z61H） |
L1 |
T（Z11H） |
L2 |
d |
H |
D0 |
重量 |
|
Z61H/Z11H-16C Z61H/Z11H-25 Z61H/Z11H-40 |
15 |
90 |
22.5 |
10 |
1/2 |
15 |
13 |
151 |
118 |
3 |
|
20 |
100 |
28.5 |
11 |
3/4 |
17 |
18 |
185 |
130 |
4 | |
|
25 |
120 |
34.5 |
12 |
1 |
19 |
23 |
197 |
150 |
5 | |
|
32 |
120 |
43 |
14 |
11/4 |
21 |
28 |
201 |
166 |
7 | |
|
40 |
135 |
49 |
15 |
11/2 |
21 |
36 |
227 |
180 |
11 | |
|
50 |
155 |
61 |
16 |
2 |
25 |
45 |
253 |
180 |
17 | |
|
Z61H/Z11H-64 |
15 |
90 |
22.5 |
10 |
1/2 |
15 |
13 |
151 |
118 |
3 |
|
20 |
100 |
28.5 |
11 |
3/4 |
17 |
18 |
185 |
130 |
4 | |
|
25 |
120 |
34.5 |
12 |
1 |
19 |
23 |
197 |
150 |
5 | |
|
32 |
130 |
43 |
14 |
11/4 |
21 |
28 |
201 |
166 |
8 | |
|
40 |
150 |
49 |
15 |
11/2 |
21 |
36 |
227 |
180 |
12 | |
|
50 |
155 |
61 |
16 |
2 |
25 |
45 |
253 |
180 |
18 | |
|
Z61H/Z11H-100 |
15 |
90 |
22.5 |
10 |
1/2 |
15 |
13 |
151 |
118 |
3 |
|
20 |
100 |
28.5 |
11 |
3/4 |
17 |
18 |
185 |
130 |
4 | |
|
25 |
120 |
34.5 |
12 |
1 |
19 |
23 |
197 |
150 |
5 | |
|
32 |
130 |
43 |
14 |
11/4 |
21 |
28 |
201 |
166 |
8 | |
|
40 |
150 |
49 |
15 |
11/2 |
21 |
36 |
227 |
180 |
12 | |
|
50 |
155 |
61 |
16 |
2 |
25 |
45 |
253 |
180 |
18 | |
|
Z61H/Z11H-160 |
15 |
90 |
22.5 |
10 |
1/2 |
15 |
13 |
151 |
118 |
3 |
|
20 |
100 |
28.5 |
11 |
3/4 |
17 |
18 |
185 |
130 |
4 | |
|
25 |
120 |
34.5 |
12 |
1 |
19 |
23 |
197 |
150 |
5 | |
|
32 |
130 |
43 |
14 |
11/4 |
21 |
28 |
201 |
166 |
8 | |
|
40 |
150 |
49 |
15 |
11/2 |
21 |
36 |
227 |
180 |
12 | |
|
50 |
155 |
61 |
16 |
2 |
25 |
45 |
253 |
180 |
18 |
