GI型高真空蝶阀用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。
|
|
| |
| 【 主要零部件材料 】 |
|
阀体 |
阀杆 |
阀盖 |
密封件 |
|
碳钢或不锈钢 |
碳钢或不锈钢 |
碳钢或不锈钢 |
丁腈橡胶、氟橡胶 | |
| 【 原理 】 |
|
GI型高真空蝶阀阀杆插入体内，阀板固定在阀杆上，转动90o达到开关目的。 |
| 【 主要技术性能 】 |
|
适用范围 |
105～1.3×10-4Pa |
|
阀门漏率 |
≤1.3×10-4Pa.L/S. |
|
适用温度 |
-25～+80℃(丁腈橡胶)
-30～+150℃(氟橡胶) |
|
安装方向 |
任意 | |
| 【 特点 】 |
| 1、GI系列高真空蝶阀是经过一系列改进过的蝶阀。 2、阀门能承受正压力； 3、阀杆上下不窜动； 4、开、关有限位结构，阀板有锁定装置。 |

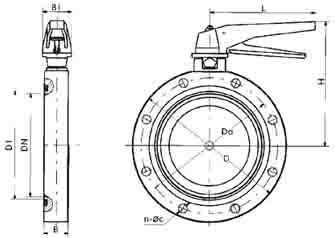

| 【 主要外形连接尺寸 】 单位：mm |
|
型号 |
DN |
D |
Do |
D1 |
B |
H |
B1 |
L |
n-φc |
|
GI-32 |
32 |
78 |
64 |
36 |
22 |
32 |
36 |
115 |
4-φ7 |
|
GI-40 |
40 |
85 |
70 |
44 |
22 |
40 |
36 |
115 |
4-φ7 |
|
GI-50 |
50 |
110 |
90 |
55 |
22 |
50 |
36 |
115 |
4-φ9 |
|
GI-65 |
65 |
125 |
105 |
70 |
26 |
130 |
38 |
135 |
4-φ9 |
|
GI-80 |
80 |
145 |
125 |
85 |
30 |
140 |
38 |
135 |
4-φ9 |
|
GI-100 |
100 |
170 |
145 |
105 |
30 |
153 |
38 |
135 |
4-φ12 |
|
GI-150 |
150 |
220 |
195 |
156 |
35 |
179 |
40 |
165 |
8-φ12 |
|
GI-200 |
200 |
275 |
250 |
208 |
40 |
208 |
40 |
185 |
8-φ12 |
|
GI-250 |
250 |
330 |
300 |
258 |
45 |
234 |
45 |
300 |
8-φ14 |
|
GI-300 |
300 |
380 |
350 |
308 |
55 |
300 |
55 |
350 |
8-φ14 |
|
GI-400 |
400 |
500 |
465 |
408 |
60 |
340 |
60 |
500 |
8-φ18 | |
| ◆ 本页关键字：高真空蝶阀 |
|
【 订货须知 】 |
| ① 产品名称与型号②产品口径③ GI系列是否带附件，以便正确选型。热线电话：021-56090345，若已由设计单位选定的GI系列型号，请按型号直接向我厂销售部订购。感谢您访问GI系列真空阀专栏。 |
