【产品概述】
蝶阀又叫翻板阀，是一种结构简单的调节阀，可用于低压管道介质的开关控制的蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

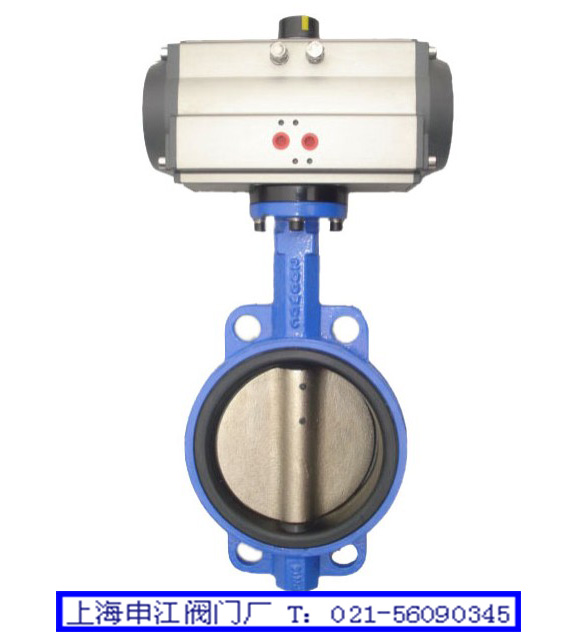

气动蝶阀：将压缩空气流入气动执行器，推动活塞运动，产生作用力，带动阀门启闭。附属配件有：电磁阀，减压阀，过滤器，回信器，定位器等。
【产品特点】
1、 设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速。
2、 由扭矩产生弹性密封。
3、 密封部位可调节更换，密封性能可靠等特点。
4、 驱动方式涡轮传动、电动、气动可选。
【执行标准】
设计规范： GB/T 12238
结构长度： GB/T 12221
法兰连接： GB/T 9113
试验与检验：GB/T 13927
【性能参数】
|
型号 |
D671X |
|
工作压力（MPa） |
0.6-2.5Mpa |
|
适用温度（℃） |
X：60℃ J：80℃ XB或JB：150℃ XC、JC、F46：200℃ SDJD：250℃ XE、JE：250℃ |
|
适用介质 |
空气、水、蒸气、煤气、油品等 |
|
驱动方式 |
气动 |
|
连接方式 |
法兰式 |
|
材料 |
阀体 |
铸铁 球铁 碳钢 不锈钢 铝合金 |
|
蝶板 |
铸铁 球铁 碳钢 不锈钢 铝合金 |
|
阀杆 |
2Cr13 F304 F316 |
|
密封面 |
橡胶 NBR EPDM PTFE |
|
填料 |
柔性石墨 PTFE |
