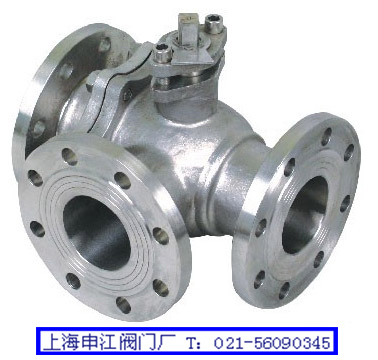

Q44F三通球阀球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。 |
|
| |
| 【 Q44F三通球阀主要零部件材料 】 |
|
零件名称 |
CF8系列 |
CF3系列 |
CF8M系列 |
CF3M系列 |
WCB系列 |
|
阀体 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
|
阀盖 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
|
球体 |
F304 |
F304L |
F316 |
F316L |
1Cr13 |
|
阀座 |
PTFE/PPL |
PTFE/PPL |
PTFE/PPL |
PTFE/PPL |
PTFE/PPL |
|
阀杆 |
F304 |
F304L |
F316 |
F316L |
1Cr13 |
|
中法兰垫片 |
PTFE |
PTFE |
PTFE |
PTFE |
PTFE |
|
阀杆轴承 |
PTFE |
PTFE |
PTFE |
PTFE |
PTFE |
|
止推垫圈 |
304 |
304L |
316 |
316L |
1Cr13 |
|
填料压环 |
304 |
304L |
316 |
316L |
1Cr13 |
|
螺栓 |
A193-B8 |
A193-B8 |
A193-B8M |
A193-B8M |
35CrMoA |
|
螺母 |
A194-8M |
A194-8M |
A194-8M |
A194-8M |
45 |
|
填料压盖 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
|
弹性挡圈 |
304 |
304 |
304 |
304 |
65Mn |
|
限位块 |
304 |
304 |
304 |
304 |
1Cr13 |
|
手柄 |
WCB |
WCB |
WCB |
WCB |
WCB |
|
防静电弹簧 |
304 |
304L |
316 |
316L |
1Cr13 |
|
适用介质 |
硝酸等腐蚀性介质 |
强氧化性介质 |
醋酸等腐蚀性介质 |
尿素等腐蚀性介质 |
水、油、蒸汽等 |
|
适用温度 |
PTFE -28～150℃ PPL-28～250℃ | |

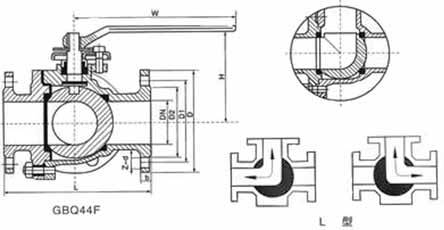

| 【 Q44F三通球阀安装尺寸 】 |
|
尺寸 |
in |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
2 |
2-1/2 |
3 |
4 |
5 |
6 |
8 |
|
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
1/2L |
mm |
140 |
160 |
180 |
200 |
220 |
240 |
260 |
280 |
320 |
380 |
440 |
540 |
|
H |
mm |
70 |
80 |
90 |
100 |
110 |
120 |
130 |
140 |
160 |
190 |
220 |
270 |
|
W |
mm |
140 |
140 |
155 |
250 |
250 |
350 |
350 |
420 |
700 |
1000 |
1300 |
1800 | |
| 【 Q44F三通球阀技术参数 】 |
|
设计规范 |
API 6D |
GB12237 |
|
压力温度等级 |
ANSI B16.34 |
GB9113 |
|
结构长度 |
公司标准 |
公司标准 |
|
法兰型式及尺寸 |
ANSI B16.5 |
JB/T79-94 |
|
对焊接端 |
ANSI B16.25 |
GB12224 |
|
检验与试验 |
API 598 |
GB13927 | |
| 【 结构特点 】 |
| Q44F球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。 |
| ◆ 本页关键字：三通球阀 |
|
【 订货须知 】 |
| ● 1.产品型号与名称 ● 2.公称通径DN及额定流量系数KV ● 3.公称压力和压差 ● 4.流量特性 ● 5.阀体和阀内组件材料 ● 6.适用温度 ● 7.是否带 附件 ● 8.控制信号是4-20mA电流或1-5v电压信号 |
