100S角式排泥阀内部具有特殊强化隔膜片、不锈钢弹簧等组成。具有开启快，关闭压力低等优点，经由外部液动（气动）控制管路，集中控制，启闭主阀作用等特点。100S排泥阀主要适用于水厂、水处理厂，做为排除水池内泥沙及污物。 |
|
| |
|
【 外形尺寸 】 （ 法兰连接尺寸符合GB4216 ） |
|
公称通径DN（mm)|尺寸(mm)|型号 |
H7B100S-0.6、HB100S-0.6 |
|
H |
D |
D1 |
z-Φd |
|
80 |
140 |
195 |
160 |
4-18 |
|
100 |
150 |
215 |
180 |
8-18 |
|
150 |
185 |
280 |
240 |
8-23 |
|
200 |
245 |
335 |
295 |
8-23 |
|
250 |
340 |
395 |
350 |
12-23 |
|
300 |
395 |
445 |
400 |
12-23 | |
| 【 主要零件材料 】 |
|
零件名称 |
薄膜 |
阀瓣、弹簧 |
阀体、阀盖 |
|
100S角式隔膜型材料 |
尼龙强SX橡胶 |
不锈钢 |
铸铁 | |
|
【 技术参数 】
|
密封试验压力MPa |
壳体试验压力MPa |
100S角式隔膜型公称压力 |
|
1.1、1.76 |
1.5、2.4 |
1.0Mpa、1.6Mpa | |

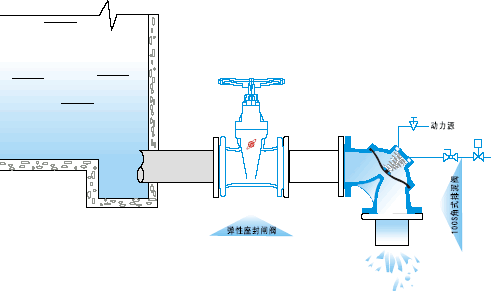

| 【 结构安装图 】 |
|
|
 |
