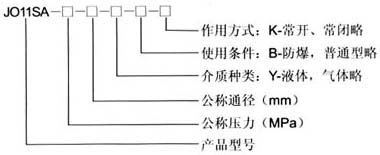

JOLLSA不锈钢电磁阀是自动控制系统中常见的管路开关元件，被广泛应用于石油、化工、冶金、纺织、食品、造船、医疗、环保及其他各工业部门的管路装置中，完成系统中气体、蒸汽、液体、油类（≤4E）等介质的自动控制，实现节能和程序控制的自动化。 |
|
|
|
|
直动式电磁阀 |
|
先导式电磁阀 |
 |

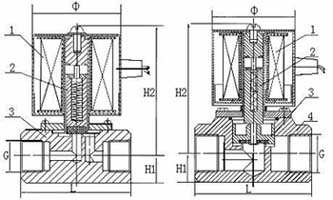

| 1、线圈 2、动铁芯 3、阀体 |
|
1、线圈 2、动铁芯 3、阀杯 4、阀体 | | |
|
【 安装尺寸 】 |
|
公称通径DN |
JOLLSA不锈钢型外形尺寸 |
螺纹连接 |
|
H |
L |
G |
|
3 |
92 |
70 |
1/2 |
|
4 |
92 |
70 |
1/2 |
|
5 |
92 |
70 |
1/2 |
|
6 |
92 |
70 |
1/2 |
|
8 |
95 |
70 |
1/2 |
|
10 |
95 |
70 |
1/2 |
|
15 |
95 |
70 |
1/2 |
|
20 |
95 |
70 |
3/4 |
|
25 |
100 |
90 |
1 | |
| |
| 【 主要技术参数 】 |
|
JOLLSA不锈钢型工作介质 |
蒸汽、空气、水、油（黏度≤4 E） |
|
介质温度℃ |
≤155 |
|
公称压力（Mpa） |
1.0 |
|
工作压差（Mpa） |
0~1.0 |
0.01~1.0 |
|
电源电压 |
AC220V其余规格可作特殊订货 |
|
使用寿命 |
按JBT/7352-94规定 |
|
额定流量系数
（KV） |
|
泄漏量
（ml/min） |
按JB/T7352-94·F规定 |
|
公称通径（mm） |
3 |
4 |
5 |
6 |
8 |
10 |
15 |
20 |
25 |
|
功耗 |
36VA | |
 | |
|
【 工作原理 】 |
| J011SA3~8型电磁阀是利用电磁力直接工作的直动式阀门。J011SA10~25型电磁阀是利用电磁力与介质压力差工作的先导式阀门。常闭电磁阀工作原理，在未接受到电信号时，电磁阀呈关闭状态。当电磁线圈通电后产生磁场，在电磁力的作用下，动铁芯与定铁芯吸合，副阀口开启（直动式则直接开启主阀口）此时主铁芯上腔的压力通过副阀口卸荷，由于压力差的作用，使主阀芯向上运动，达到主阀口开启的目的，使介质流通。当电磁阀断电后磁场消失、动铁芯在弹簧力的作用下复位，将副阀口关闭（直动式则直接关闭主阀口），此时介质从平衡孔进入主阀芯上腔，使上腔压力升高，在压力差的作用下，使主阀芯复位将主阀口关闭，介质断流。常开电磁阀，在断电常位时，由弹簧作用，副阀口打开，主阀流通。当电信号进入线圈时，活动铁芯受电磁力作用吸下，副阀口封闭，工作介质经平衡孔进入阀杯内，当压力趋于平衡时，靠主阀弹簧、阀杯自重及介质压力使阀杯下移，严密封住主阀口，阀门呈关闭状态。当主阀断电时，电磁力消失，副阀打开，主阀杯内压力迅速消失，介质压力将主阀阀杯托上，开启主阀口，介质流通，阀呈开启状态。 |
| 【 结构特点 】 |
| ▲ 1.JOLLSA不锈钢型阀芯利用流体润滑作用，减少磨损。▲ 2.主阀芯采用特种材料，耐磨损。▲ 3.JOLLSA不锈钢电磁阀不受蒸汽冷凝水影响。 ▲ 4.直动式结构。 |
| 【 安装使用注意事项 】 |
| ▲ 1、电磁阀的工作介质应清洁无颗粒杂质，阀前应安装80~100目/时的过滤器，电磁阀的主阀芯、动铁芯和定铁芯表面上的污物及过滤器，须定期清洗干净。▲ 2、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。▲ 3、电磁阀使用长期连续工作的系统中，应设旁通装置。 |
