ZAZQ（X）型电动三通调节阀有合流和分流二种型式，由DKZ电动执行机构和三通合流或三通分流调节组成，以电源为动力，接受统一的标准信号0～10mA DC或4-20mA Dc驱使阀门开度与此操作信号相对应。合流阀的作用是将一种流体分成两路流体。分流合流阀只能对应选用，但当DN≤80时，合流阀可用于分流场合。可替代两台单、双座调节阀，节省投资，占据空间小。ZAZQ（X）型电动三通合流、分流调节阀通常用于热交换器的两种介质调节，及简单的配比调节。
|
| |
|
| |
| 【 主要技术参数 】 |
|
三通阀公称通径mm |
合流 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
分流 |
|
|
|
|
|
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数Kv |
合流 |
8.5 |
13 |
21 |
34 |
52 |
85 |
135 |
210 |
340 |
535 |
800 |
1260 |
|
分流 |
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
800 |
1260 |
|
公称压力 MPa |
1.6 4.0 6.0 |
|
流量特性 |
直线 |
|
执
行
机
构 |
Ⅱ型 |
DKZ-310 |
DKZ-310 |
DKZ-410 |
DKZ-510 |
DKZ-510 |
|
Ⅲ型 |
DKZ-510C |
DKZ-310C |
DKZ-410C |
DKZ-510C |
DKZ-510C |
|
出轴推力(N) |
4000 |
4000 |
6400 |
16000 |
16000 |
|
行程mm |
16 |
25 |
40 |
60 |
100 |
|
上阀盖型式 |
1.6 |
1.0 |
2.5 |
1.6 |
1.5 |
1.0 |
0.65 |
0.4 |
0.3 |
0.16 |
0.26 |
0.18 |
|
允许压差(MPa) |
普通式（常温型），热片式（中温型） |
|
介质温度℃ |
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ |
|
可调比 |
30:1 |
|
法兰标准 |
铸铁按JB78-59，铸钢按JB79-59 |
|
输入阻抗 |
Ⅱ型：200 Ⅲ型：250 |
|
出厂状态 |
电开（对上阀座而言），如需电关，订货时应注明 | |
| 【 性能指标 】 |
|
项目 |
指标值 |
|
基本误差％ |
≤±3.5 |
|
回差％ |
≤2.5 |
|
死区％ |
≤3.0 |
|
始终点偏差％ |
电开、电关 |
±2.5 |
|
|
±2.5 |
|
允许泄量L/H |
符合JB/T7387-94Ⅲ 级 小于阀的额定容量×10-3 | |

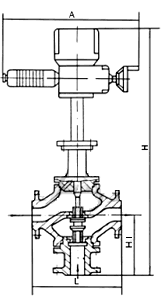

| 【 外形尺寸 】 |
|
三通阀公称
通径
DN |
A |
L |
H |
H1 |
|
分流 |
合流 |
PN1.6 |
PN4.0 |
PN6.4 |
分流 |
合流 |
PN1.6 |
PN4.0 |
PN6.4 |
PN1.6 |
PN4.0 |
PN6.4 |
|
普通型 |
热片型 |
普通型 |
热片型 |
|
25 |
520 |
490 |
185 |
190 |
200 |
|
|
715 |
865 |
|
|
|
140 |
150 |
160 |
|
32 |
520 |
490 |
200 |
210 |
210 |
|
|
721 |
871 |
|
|
|
150 |
160 |
170 |
|
40 |
520 |
490 |
220 |
230 |
235 |
|
|
733 |
883 |
|
|
|
160 |
170 |
180 |
|
50 |
520 |
490 |
250 |
255 |
265 |
|
|
748 |
898 |
|
|
|
180 |
190 |
200 |
|
65 |
520 |
520 |
275 |
285 |
295 |
|
|
839 |
999 |
|
|
|
200 |
220 |
220 |
|
80 |
520 |
520 |
305 |
310 |
320 |
872 |
1032 |
842 |
1002 |
225 |
250 |
265 |
210 |
230 |
240 |
|
100 |
520 |
520 |
350 |
355 |
370 |
896 |
1056 |
846 |
1006 |
245 |
275 |
285 |
220 |
250 |
260 |
|
125 |
520 |
520 |
410 |
425 |
440 |
947 |
1162 |
897 |
1112 |
284 |
320 |
325 |
260 |
300 |
300 |
|
150 |
520 |
520 |
450 |
460 |
475 |
947 |
1162 |
897 |
1112 |
305 |
340 |
340 |
280 |
320 |
320 |
|
200 |
520 |
520 |
550 |
560 |
570 |
965 |
1180 |
905 |
1120 |
350 |
400 |
410 |
320 |
380 |
380 |
|
250 |
520 |
520 |
670 |
740 |
750 |
|
|
|
|
|
|
|
|
|
|
|
300 |
520 |
520 |
770 |
805 |
820 | |
|
◆ 本页关键字：电动三通调节阀 |
| 【 订货须知 】 |
|
订购ZAZQ（X）型三通阀请用户提供以下资料： ● 名称、型号； ● 公称通径(mm) ； ·公称压力 (MPa) ； ● ZAZQ（X）型电动三通阀额定流量系数(Kv) ； ● 固定流量特性 ； ● 介质名称、阀前后压力、温度、流量等 ； ● 整机作用方式（电开、电关）及输入信号 ； ● ZAZQ（X）型三通调节阀阀体、阀内件及填料材质 ； ● 附件（操作器、伺服放大器等） ； ·其他特殊要求 。 |
